ロールプレス・その他
ロールプレス
ロール幅は最小２００ｍｍから製作可能です。
加圧推力最大３００ｔまで製作可能です。
| 加圧方式 | 油圧、空圧 |
| ロール幅 | ２００ｍｍ～ |
| オプション | 巻出・巻取り装置、ロール加熱方式、囲いカバーなど |
※小型のテスト（ラボ）マシンから大型の生産機までご相談ください。
※お客様独自のシステムは可能な限り搭載できる設計をいたします。
※詳細は 「カタログダウンロード」より

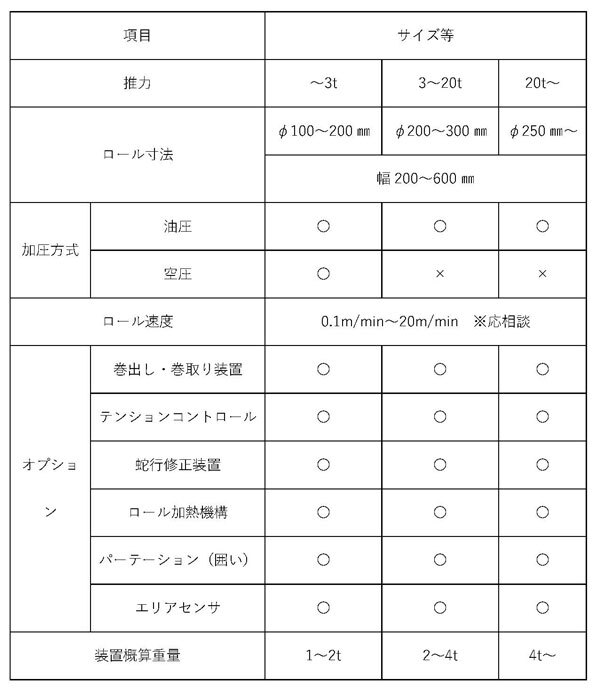

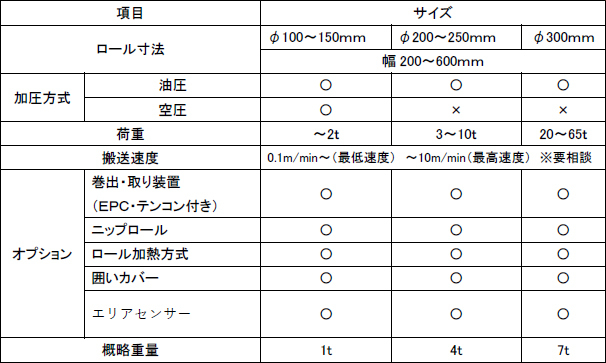

■ 標準タイプのロールプレス仕様例
※お客様独自のシステムは可能な限り搭載できる設計をいたします。
※ロール幅、ロール径、ロール速度、基材予熱機構、安全装置、特殊設備の追加搭載など可能な限り承ります。
ロールプレス（製作例）

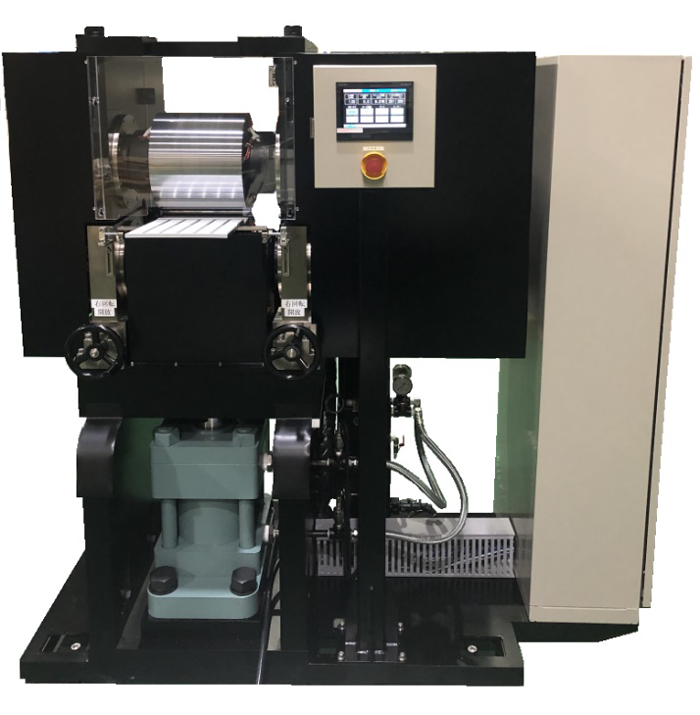

50トンロールプレス（油圧）
| 項目 | 仕様 |
| 圧力源 | 油圧サーボ+油圧シリンダ |
| 推力 | 50t |
| ロール径 | 300mm |
| ロール幅 | 250mm |
| ロール加熱 | Max 180℃ |
| その他 | 安全カバー（リミットスイッチ） |
| 装置重量 | 約2800kg |
※W1800mm×D900mm×H1800mmのコンパクト設計

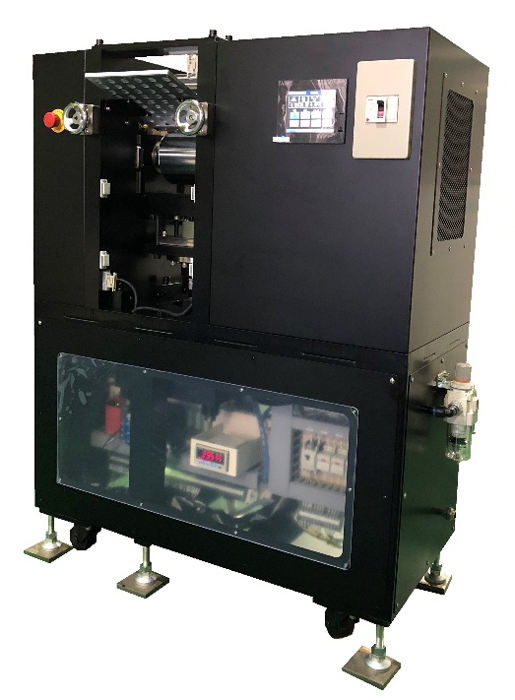

3トンロールプレス（空圧）
| 項目 | 仕様 |
| 圧力源 | エアーシリンダ |
| 推力 | 3t |
| ロール径 | 200mm |
| ロール幅 | 150mm |
| ロール加熱 | Max 180℃ |
| その他 | 安全カバー（リミットスイッチ） |
| 装置重量 | 約1000kg |

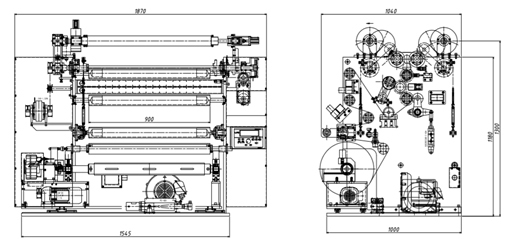

※参考図
スリッター
試作に適した小型のものから生産機まで幅広く対応いたします。
各種スリッターにも対応いたします。（フィルム・紙・金属箔仕様）
スリット幅5mm～ 搬送速度～200m/min
※詳細は「カタログダウンロード」より

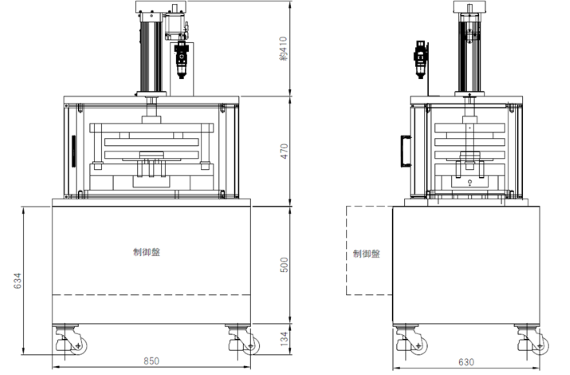

アルミラミネートフィルム外装成型装置
アルミラミネートフィルム外装電池の包材を絞り加工する装置です。
絞り深さは任意に設定ができます。また、金型を交換することにより、様々なサイズの絞り加工を行えます。
装置カバーはマシンシャッターを採用しており開閉が容易です。
| 加圧方式 | サーボプレス式 |
| 成型サイズ／深さ | ～２５０ｍｍ角／０～１０ｍｍ（任意設定） |
| 金型 | ダイセット方式（サイズの異なる金型を載せ替えることができます） |
※詳細は 「カタログダウンロード」より
※参考図
電極打抜き装置
高機能フィルム、二次電池の電極、樹脂、スポンジ、パッキンなどの打ち抜きに最適。
卓上タイプで設置場所を選びません。
安価なトムソン刃使用のためサイズ形状は自由自在
ユーティリティーはエアー（圧空）のみ
エアー式両手押しスイッチによる動作
周囲を樹脂カバーで囲いエアー式ドアスイッチを標準搭載
【オプション】
・電気制御への変更（タイマー管理、非常停止、電気式ドアスイッチ等）
・パトライトの取り付け
・エリアセンサーの取り付け
・ピナクル刃での打ち抜き
| 加圧方式 | エアーシリンダ式 |
| 電極サイズ | ～２５０ｍｍ角 |
| 打抜き方式 | トムソン刃方式、ピナクル刃等 |
※詳細は 「カタログダウンロード」より

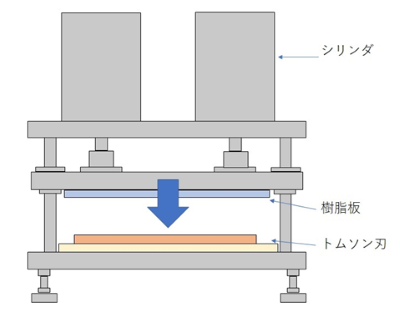

※概略図

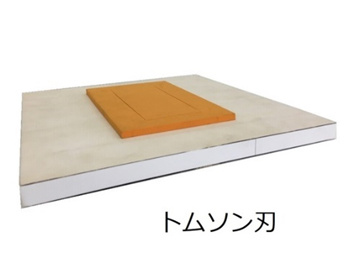

※トムソン刃のご注文承ります。
ヒートシーラー
卓上型のヒートシーラーです。
電極タブ部のシールにも使用できます。
| 加圧方式 | エアーシリンダ式 |
| ヒートシールバー長 | ３００ｍｍ（標準／延長可能） |
| シール幅 | ５ｍｍ～１０ｍｍで任意 |
| シール温度 | ～２００℃ |
| オプション | 専用台、アジャスター付きキャスター |
※詳細は 「カタログダウンロード」より

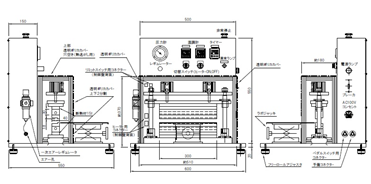

※参考図
